Назначение:

Номенклатура аппаратов защиты от токов утечки (реле утечки) типа АРГУС.

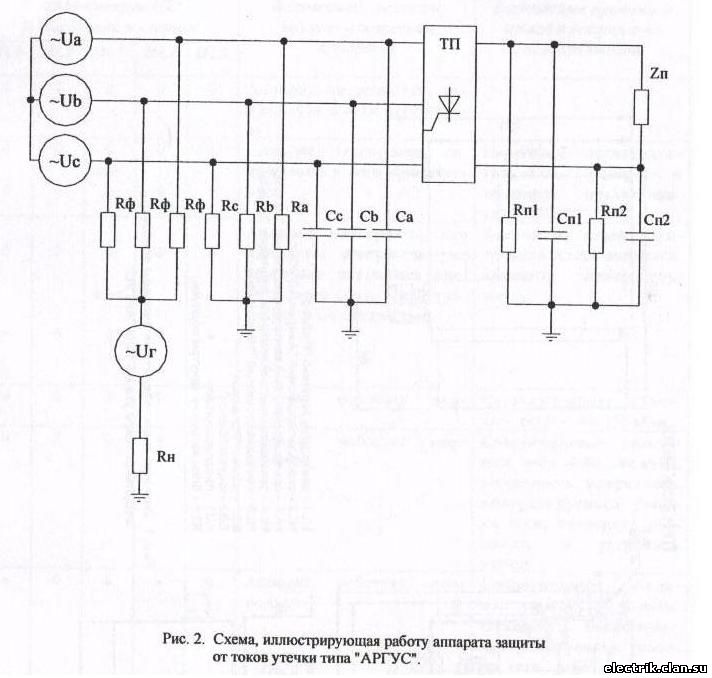

   Существует 5 модификаций аппарата защиты от токов утечки типа АРГУС,

устанавливаемых в сетях переменного тока частотой 50 Гц с изолированной

нейтралью трансформатора, а также в сетях с полупроводниковыми выпрямителями

и постоянного тока.

Первые три модификации предназначены для защиты людей от поражения

электрическим током и других опасных последствий утечек тока на землю и

контроля сопротивления изоляции относительно земли.

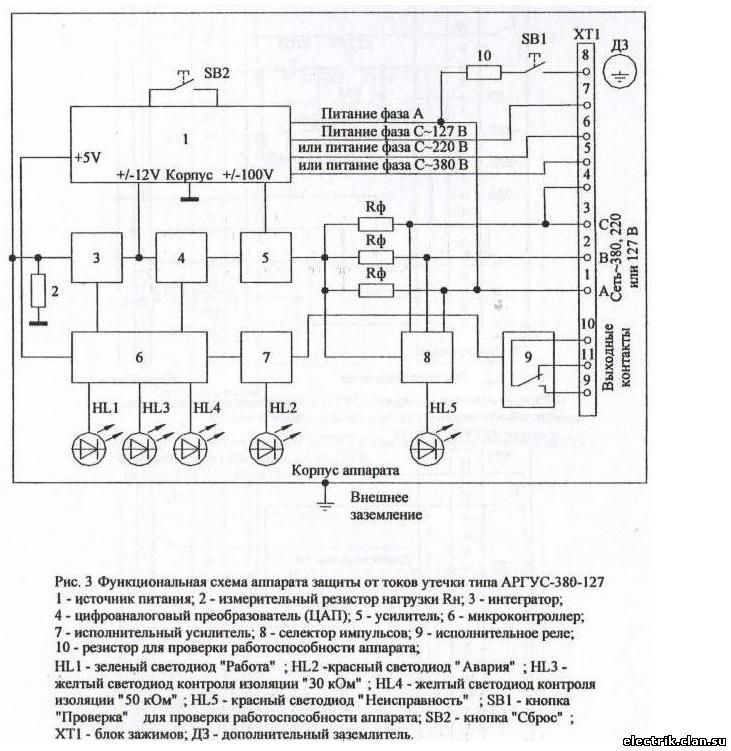

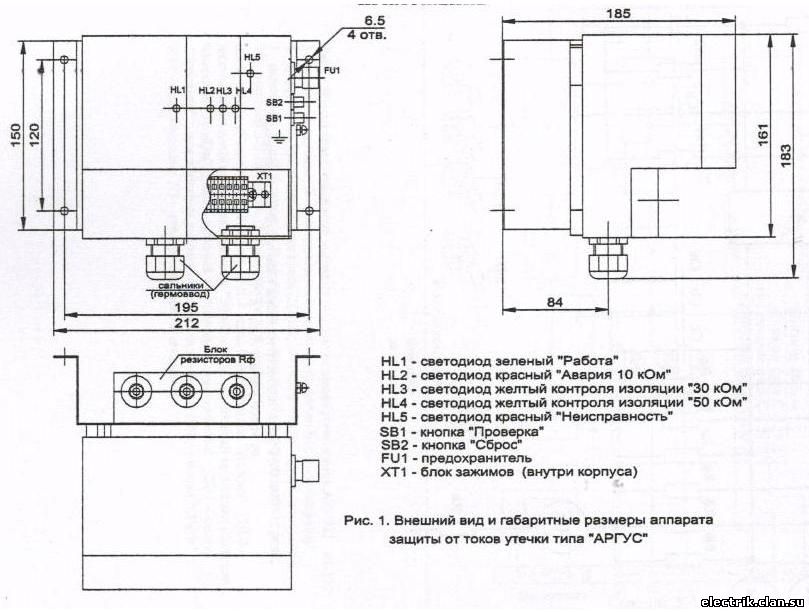

1) АРГУС-380-127 ZZ – аппарат стандартного исполнения для контроля трехфазных

сетей переменного и выпрямленного напряжения, в том числе с тиристорными и (или)

диодными выпрямителями, общая емкость сети (переменного и выпрямленного

напряжения) относительно земли до 3 мкФ. Напряжение контролируемой сети

(питания) 380 В, 220 В или 127 В устанавливается перемычкой на блоке зажимов.

380-127 напряжение контролируемой сети (380 В, 220 В или 127 В, оно же является

питающим)

ZZ – исполнение (УХЛ2 или Т2).

ВНИМАНИЕ! С целью сокращения номенклатуры аппаратов вместо

аппаратов АРГУС -380, АРГУС-220, АРГУС-127 и АРГУС-380-220 выпускается

аппаратАРГУС-380-127.

Аппарат поставляется с перемычкой на напряжение 380 В.

2) АРГУС-380-12/ХХХ ZZ - аппарат для контроля трехфазных сетей переменного и

выпрямленного напряжения, в том числе

с тиристорными и (или) диодными выпрямителями, общая емкость сети (переменного и

выпрямленного напряжения) относительно земли до 3 мкФ, с питанием от отдельного

источника переменного напряжения.

380 – напряжение контролируемой сети до 380 В (может быть от 40 до 380 В)

ХХХ – напряжение сети питания аппарата (100, 127, 220, 380 В).

12 – наличие одного входа управления (типа «сухой контакт») и двух контактов выходных

реле.

В зависимости от состояния входа управления один из выходных контактов может

срабатывать с выдержкой времени (типичное время – 45 секунд). Обычно этот аппарат

применяется для контроля цепей внутри экскаваторов или других объектов, для которых

во время цикла экскавации по технологическим причинам нельзя после возникновения

утечки мгновенно отключать контролируемую сеть.

Пример: АРГУС-380-12/220 УХЛ2 – аппарат для контроля сети напряжением до

380 В и питанием от отдельного источника переменного напряжения 220В с одним

контактом управления и двумя контактами выходных реле, одно из которых – с выдержкой

времени 45 секунд.

3) АРГУС-660-01/ХХХ ZZ – аппарат для контроля трехфазных сетей переменного и

выпрямленного напряжения (в том числе с тиристорными или диодными выпрямителями)

с питанием от отдельного источника переменного напряжения.

660 – напряжение контролируемой сети до 660 В (может быть от 40 до 660 В).

ХХХ – напряжение сети питания аппарата (100, 127, 220, 380 В)

01 – наличие одного контакта выходного реле.

4) АРГУС-690-02/ХХХ ZZ – аппарат для контроля трехфазных сетей переменного и

выпрямленного напряжения (в том числе с тиристорными или диодными выпрямителями)

до 690 В, общая емкость сети (переменного и выпрямленного напряжения) относительно

земли до 5 мкФ, с питанием от отдельного источника переменного напряжения и двумя

выходными контактами. Аппарат предназначен для технического контроля и не

обеспечивает безопасности человека при соприкосновение к токоведущим частям

контролируемой сети.

5) АРГУС-1200-02/ХХХ ZZ – аппарат для контроля сетей выпрямленного

напряжения до 1200 В, общая емкость сети (переменного и выпрямленного напряжения)

относительно земли до 5 мкФ, а также контроля цепей систем постоянного тока генератор-

двигатель, с питанием от отдельного источника переменного напряжения и двумя

выходными контактами. Аппарат предназначен для технического контроля и не

обеспечивает безопасности человека при прикосновении к токоведущим частям

контролируемой сети.
